今天給各位分享房屋設計圖符號詳解大全的知識,，其中也會對房屋設計圖符號詳解大全集進行解釋?zhuān)绻芘銮山鉀Q你現在面臨的問題,，別忘了關注本站，現在開始吧,！

本文目錄一覽：

• 1,、建筑符號dq是什么意思
• 2,、請問一下別墅設計圖紙上這些符號各表示什么意思?
• 3、戶型圖每個符號代表什么
• 4,、房屋平面圖所有符號是什么?
• 5,、建筑平面圖中字母符號RD,QD,F,XF,PF,PY,S,N代表什么意思

建筑符號dq是什么意思

1、dq是擋土墻,，一般用于對某些物料儲藏或分類等進行物理隔離所設置的構筑物,。比如糧食儲備庫，水泥廠的石膏,、原材料,，食鹽、礦石,、原煤儲備等,。

2、樓主你好：答案 DQ出現在基礎墻體部分標注時為擋土墻的縮寫,。DQ出現在地上層各層柱中標注時為短肢剪力墻縮寫,。其他情況為設計院弄錯了。

3,、dian qi（電氣）應為當今的建筑還是沒有徹底和國際接軌,，所以有些還是用的拼音。哈哈哈,！還有比如SN,、KT等等。

4,、TJ--土建,，DQ－－電氣，SN－－水暖,，A－－－安全,。都是拚音的首字字母縮寫。

請問一下別墅設計圖紙上這些符號各表示什么意思?

墻用Q,、柱用Z,、梁用L 、板用B,、框架梁用KL,、過梁用GL、連梁用LL,、框架柱用KZ ,、構造柱用GZ，就是漢語拼音了。

@表示鋼筋間距,。Φ表示鋼筋型號,，CAD快捷鍵一覽。3P表示在三維空間創建由直線段組成的多段線,。AL表示在二維和三維空間中將某對象與其他對象對齊 。AP表示加載 AutoLISP,、ADS 和 ARX 應用程序 ,。

l表示是梁、ll表示是連續梁,、ql表示圈梁,、jl表示基礎梁、tl表示是梯梁,、dl表示是地梁,，z表示柱、gz表示構造柱,、kz表示框架柱,，m表示是門、c表示是窗,。

戶型圖每個符號代表什么

大門 大門通常是扇形的標志,，有兩種符號表示，第一種扇形在里面就是門往里面開,；第二種,，扇形往外面就門往外開；通常情況下,，外開門主要為戶型主大門,，而內開門為室內功能室房門位置。

戶型圖符合各代表什么 大門 大門在戶型圖中為扇形,，扇形代表這大門,，扇形的范圍表示這大門推開門的動作以及推開后的范圍，同時扇形的方向也代表大門實際方向,。

戶型圖上常見的六種符號是：入戶門,、窗戶、空調,、衣柜,、電視機、承重墻,。六種戶型符號如何識別,？入戶門 入戶門是一個扇形，代表推開的方向以及范圍,，分為兩種,，一種是往外開的,，一種是往內開的。

衣柜：衣柜在戶型圖上多表示矩形里面有一格格的,。電視機：電視機在戶型圖上多展示為一個豎著的矩形類似電視機側面懸掛形狀,。

一：戶型圖上的小符號 首先是一些基本的家具，比如床,、沙發,、椅子等，這些部分在戶型圖中標注地一般都比較形象,，購房者可以清楚地辨識,。

戶型圖里的常見符號 門 大門應該很好認，不過要注意的是扇形朝哪,，門就往哪個方向開,。窗戶 窗戶分為很多種類，如飄窗,，落地窗,，每種窗戶都有固定的畫法，這個也需要購房者仔細區分一下,。

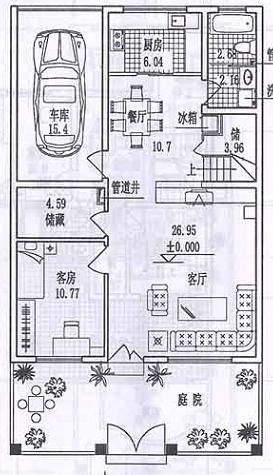

房屋平面圖所有符號是什么?

房屋建筑圖紙中符號大全： 墻體符號：表示建筑物中各種不同的墻體結構類型,，包括實心墻、空心墻,、隔墻,、抗震墻等。 開口符號：表示建筑物中門窗,、通風口,、煙囪等的位置和形狀。

ST石材,，CT瓷磚,，PT涂料，GL玻璃,，MT金屬,，MR鏡子，SP特殊飾面,，WP墻紙,，F(xiàn)S透光石。

在建筑設計圖中：l表示是梁,、ll表示是連續梁,、ql表示圈梁、jl表示基礎梁、tl表示是梯梁,、dl表示是地梁,、z表示柱、gz表示構造柱,、kz表示框架柱,，m表示是門、c表示是窗,。@表示鋼筋間距Φ表示鋼筋型號,。

門窗位置、尺寸及編號,。門的代號是M，窗的代號是C,。在代號后面寫上編號,，同一編號表示同一類型的門窗。如M-1,；C-1,。（4）臺階、陽臺,、雨篷,、散水的位置及細部尺寸。（5）室內地面的高度,。

建筑平面圖中字母符號RD,QD,F,XF,PF,PY,S,N代表什么意思

建筑平面圖分為很多專業,，得確定是結施、建施,、電施,、水施、暖施等等,，現在以電施來解釋?zhuān)篟D弱電,，QD強電，F(xiàn)電涌保護器或避雷器,，XF消防,，PF排風，PY排煙,，S支架上安裝,，N中性線。

建筑平面圖分為很多專業,，你得確定是結施,、建施、電施、水施,、暖施等等,，RD弱電，QD強電,，F(xiàn)電涌保護器或避雷器,，XF消防，PF排風,，PY排煙,，S支架上安裝，N中性線,。

PD是中徑的意思,，RD是弱電的意思。f電涌保護器或避雷器,，xf消防,，pf排風，py排煙,，s支架上安裝,，n中性線。

JY是指暖通的加壓送風井,。RD弱電,，QD強電。另外設備的型號字母：Q-流量或者風量,。H-揚程,。N-功率。P-壓力,。QW-潛污泵,。其他閥門、器具之類的都是用圖形區分,。JL-給水管,。WL-污水管。YL-雨水管,。

N表示的是功率,，S代表種管道，比如WS（污水管）,，X表示消防之類的給水管道-J,，如果分高低區通常用首字母表示即高區-G，低區-D,。rn排水管道-W,，表示污水,。也有-F，就是廢水,。很少見有用-P表示的,。

RD是指弱電；你說的RD是不是指房間,，很多是和QD（強電）在一塊兒的,。最好能有圖紙看一下，也只是個人經驗,。

房屋設計圖符號詳解大全的介紹就聊到這里吧,，感謝你花時間閱讀本站內容，更多關于房屋設計圖符號詳解大全集,、房屋設計圖符號詳解大全的信息別忘了在本站進行查找喔,。
